Strukturaviy loyihalash va ko'tarish stolini hisoblash

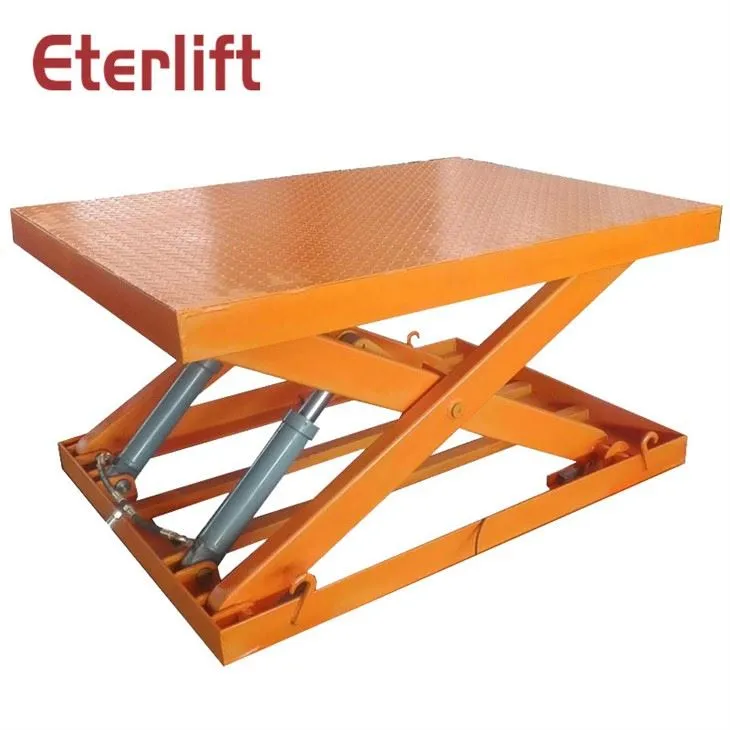

Ko'tarilgan platforma ramkasining dizayni
Yuqori platforma ramkasi qaychi ko'taruvchi tekisligining ajralmas qismi bo'lib, u asosan xodimlarning xavfsizligini ta'minlash uchun ishlatiladi. Qaychi stolining ramkasi engil va yaxshi qattiqlik xususiyatlariga ega alyuminiy qotishma tuzilishini qabul qiladi. Alyuminiy qotishma stol usti standart alyuminiy qotishmasi bilan payvandlanadi va ramka toza bo'lishi kerak. Stol usti ramkasining o'lchami yuqori platformaga mos kelishi kerak. Masalan, yuqori platformaning o'lchami 1200mm * 800mm. Xavfsizlik nuqtai nazaridan, stol usti ramkasining o'lchami stol ustidan kichikroq bo'lishi kerak, shuning uchun dastgoh ramkasining o'lchami 1100mm * 700mm.
Platformaning dizayni
Qaychi ko'taruvchi platforma stolning tekisligini ta'minlashi kerak. Shu munosabat bilan, stol ramkasining mexanik spetsifikatsiyasi ko'taruvchi stol tekisligining deformatsiyasini aniq belgilaydi: ko'taruvchi stol stoli to'liq yuklanganda, uzunlik yo'nalishidagi deformatsiya L / 1000 mm dan oshmasligi kerak (L - uzunlik o'lchami). ), va uning mutlaq deformatsiyasi 12 mm dan oshmaydi. Shuning uchun, qaychi ko'tarish platformasini loyihalashda birinchi navbatda yuqoridagi talablar bajarilishi kerak. Bundan tashqari, platformaning o'z vazni va balandligi ham hisobga olinishi kerak. Shlangi nasos stantsiyasining quvvatini kamaytirish va xarajatlarni kamaytirish uchun platformaning o'zi og'irligini iloji boricha kamaytirish muhimroqdir.
Yuqori platforma 1200mm*800mm*3mm yuqori sifatli uglerodli konstruktsiyali issiq haddelenmiş po'lat plitalarni qabul qiladi, bu engil va og'irlik xususiyatlariga ega. yaxshi qattiqlik. Ruxsat etilgan qaychi ko'taruvchi stol foydalanish talablariga muvofiq stol po'lat ramka tuzilishini qabul qiladi. Yuqori platforma va ramka standart alyuminiy qotishmasi bilan payvandlanadi va tashqi ramka toza bo'lishi kerak, stol usti tekis va stolning diagonali o'lchov xatosi 3 mm dan kam. 8{20}mm×43mm×5mm kanalli po‘latni 1100mm*700mm ramkaga payvandlang va uni yuqori platforma stoli ostida payvandlang. Kanal po'latdan payvandlangan ramka qo'shilishi yuqori platformaning mustahkamligini va uning egilish qarshiligini oshirish va og'irligi juda og'ir bo'lganligi sababli u egilib yoki deformatsiyalanishi sababli yuqori platformadan qochishdir. Vilkalar muvozanat tayog'ini bog'laydigan po'lat konstruktsiya stolining pin mil teshigining koaksiyalligi 0,6 mm bo'lishi talab qilinadi. Po'lat konstruktsiyalar stolidagi vilkalar muvozanat paneli tizimining hidoyat g'ildiragi yo'li 0,1 mm tekislik bilan ishlov berilishi kerak. Slaydning vazifasi slaydni oldinga va orqaga siljitishdan iborat bo'lib, qaychi ko'tarish stoli ko'tarish va tushirish harakatini bajarishi mumkin va pastki pastki plastinka ham bir xil bo'ladi. Vilkalar ramkasining po'lat konstruktsiyasi muvozanat rod tizimi po'lat plitalar va pin mili bilan payvandlangan quti strukturasining novda tizimidan yig'iladi. Vilkalar ramkasining muvozanat tayog'ining pin mil teshigining koaksiyallik tolerantligi 0,6 mm, parallelligi 0,5 mm va o'rta pin mil teshigiga har ikki uchida pin mil teshiklarining simmetriyasi 0,5 mm dan kam. Yuk ko'tarish platformasining butun ko'tarilishi jarayonida yuqori platformaning gorizontal siljishi 3 mm dan kam.
